Mitä PVC-liittimet ovat ja missä niitä käytetään
PVC-liitin on muovattu muovikomponentti, joka yhdistää, ohjaa, haaraa, pienentää tai tiivistää PVC-putken osia putkistossa. Yhdessä PVC-putki- ja PVC-liitoskomponentit muodostavat suurimman vedenjakelulinjoista, kasteluverkostoista, viemärien poistoilmajärjestelmistä ja monista terän teollisuuden prosessilinjoista. Syy, miksi PVC-putket ovat niin yleisiä, lyhyestä listasta käytännöllisistä ominaisuuksista: se kestää korroosiota ja hilseilyä, se on kevyt metalliputkeen, se on mitoiltaan yhtenäinen erästä toiseen ja se on helppo leikata, liittää ja korjata ilman erikoislaitteita.
PVC-vesiputket ja -liittimet valmistetaan tunnustettujen standardien mukaisesti siten, että sarjan putki sopii toisen sarjan liittimeen, yhden tuotantoprosessin mittaus toisen sarjan liittimeen, jolloin tuotanto molemmilla on sama nimelliskoko ja aikataululuokka. Tämä standardointi tekee a putkien sovitusopas kuten tämä on hyödyllinen, koska kun ymmärrät nimeämiskäytännöt ja mitoituslogiikan, sama logiikka pätee kulmakappaleisiin, t-paikkoihin, kytkimiin, supisteisiin, sovittimiin, korkkiin ja liitäntöihin.
Tässä oppaassa käydään läpi tärkeimmät PVC-liitosluokat, miten PVC-putkien ja liitosten mitataan, erot kierre- ja liukuliitoksilla ja miten PVC vertaa HDPE-putkia ja HDPE-liitosjärjestelmien projekteissa, joiden kumpaa materiaalia voi harkita. Kaaviot ja viitetaulukot ovat mukana kaikkialla, jotta kokotiedot on helpompi skannata.
Yleistä PVC-liitos Tyypit ja tunnistuskaavio
Erilaiset PVC putkiliittimet on muotoiltu- tiiviin putkilinjan sisällä. Jotkut muuttavat virtaussuuntaa, jotkut jakavat yhden linjan kahdeksi tai useammaksi haaraksi, ja jotkut yksinkertaisesti yhdistävät, pienentävät tai sulkevat putken pään. Alla oleva luettelo kattaa kiinnitystyypit, jotka näkyvät yleisesti, kun ihmiset etsivät pvc-sovitustyyppejä tai yrittävät sovittaa pitelemäänsä muotoon nimeen.
Kyynärpäät
Kyynärpää muuttaa putken kulkusuuntaa, yleisimmin 90 astetta tai 45 astetta. Kyynärpäät ovat yksi yleisimmin tilatuista putkikyynärpäistä, joihin PVC-urakoitsijat pitävät käsillä, koska joudut enemmän yhden suunnanmuutoksen.
T-paidat
Tee jakaa yhden viivan haaraksi muodostaen T-muodon. T-paitoja käyttää kaikkialla, missä yksittäinen syöttö- tai tyhjennyslinja tarvitsee syöttää kahta suuntaa, mihin kiinnityshaara lähtee pääjohdosta.
Kytkimet
kytkentä on lyhyt, suora putkiliitin, jota yhdistämään kaksi putken pituutta suoraan, jatkamaan linjaa tai korjaamaan vaurioitunut osa.
Supistimet ja supistusholkit
Supistin, joka joskus ottaa supistusholkina, astuu riviä alas suuremmasta nimellisliskoosta pienempään tai nostaa sitä päinvastaiseen suuntaan.
Sovittimet
Sovittimet siirtyminen liitäntätyylien välillä, useimmiten liukuva (liuotinhitsaus) -holkin toisella puolella ja kierreliitosten välillä toisella, jolloin muoviputkiliitin kohtaa usein metalliventtiilin, pumpun tai kiinnikkeen.
Ristit
Rist on neljä plus-muotoon järjestää aukkoa, ja sitä käytetään harvemmin t-paitaa, yleensä kun kahden haaralinjan on poistuttava pääjuoksusta samasta pisteestä.
Korkit ja tulpat
Korkki sopii putken pään sen tiivistämiseksi, kun taas tulppa kiertyy tai sopii sovitusaukon sisäpuolelle. Molempia käyttää sulkemaan käyttämättömät linjat jokoesti rakentamisen aikana taisti.
ammattiliitot
Liitäntä mahdollistaa putkiosuuden irrottamisen ja uudelleenliittämisen ilman leikkaamista, mikä on hyödyllistä kaikkialla, missä tulevaa huoltoa tai vaihtoa.
| Asennustyyppi | Tyypillinen toiminto | Yleistä Connection Style |
|---|---|---|
| 90 ja 45 asteen kyynärpää | Muuta virtaussuuntaa | Liuku tai kierre |
| Tee | Haaroittele viiva kahteen suuntaan | Liuku tai kierre |
| Kytkentä | Yhdistä kaksi putken pituutta suoraan | Slip |
| Supistus / holkki | Astu rivi ylös tai alas kokoa | Liuku tai kierre |
| Sovitin | Siirtymä luiston ja kierteen välillä | Sekoitettu |
| Cap | Tiivistä putken pään ulkopuoli | Liuku tai kierre |
| liitto | Anna yhteyden katkaiseminen ja yhdistäminen uudelleen huoltoa varten | Kierteitetty |

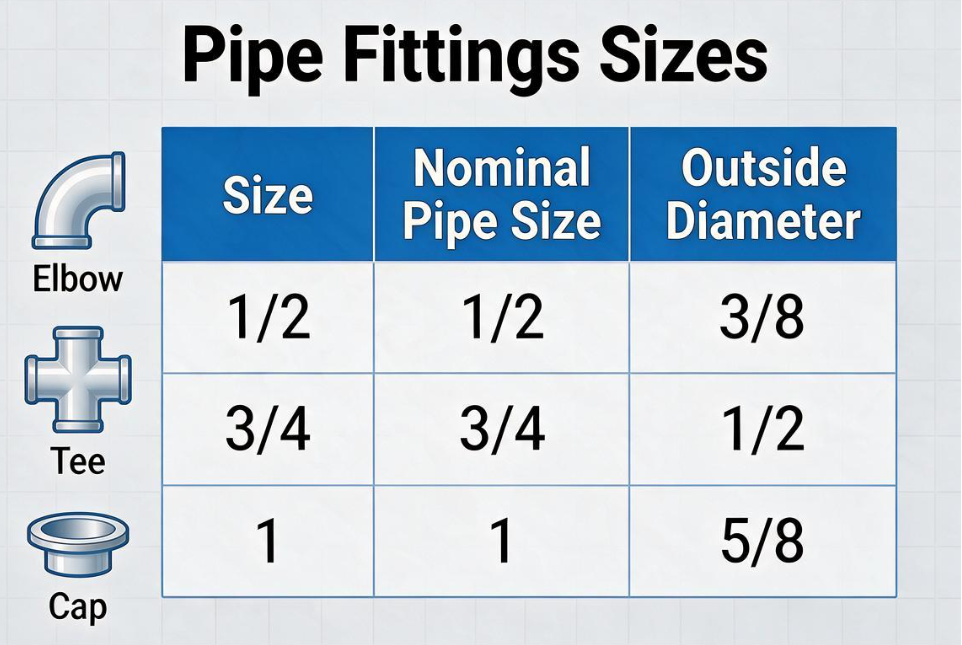

PVC-putkien ja liitosten mitat: luettelo 40, mitoitusviite
Aikataulu 40 PVC-putkiliittimien mittojen saaminen on tärkeämpää kuin jokin muu putkiprojektin osa, koska liitin mitoitetaan usean ulkohalkaisijan mukaan, ei laatikkoon painetun pyöreän numeron mukaan. Nimelliskoko on etiketti, kun taas ulkohalkaisia on mitta, jonka liitinpistorasia on todella valettu hyväksymään. Näiden kahden sekoittaminen on yleisin syy, miksi liitos ei liuku putkeen.
Teleskooppiset pvc-putkikoot, eli putket, jotka on suunniteltu nimenmään yhdestäliskoosta toiseen supistusliitosten läpi, johon kuuluu ulkohalkaisijalogiikkaa, joten kun yksi koko on mukana, teleskooppiajon loppuosa suunnitella alla olevasta vertailutaulukosta.
| Nimellinen koko | Ulkohalkaisija (in) | Keskimääräinen seinän paksuus (in) |
|---|---|---|
| 1/2 tuumaa | 0.840 | 0.109 |
| 3/4 tuumaa | 1.050 | 0.113 |
| 1 tuumaa | 1.315 | 0.133 |
| 1-1/2 tuumaa | 1.900 | 0.145 |
| 2 tuumaa | 2.375 | 0.154 |
| 3 tuumaa | 3.500 | 0.216 |
| 4 tuumaa | 4.500 | 0.237 |
Ulkohalkaisija tuumina putken nimelliskoon mukaan, taulukko 40 PVC
Keskimääräinen seinämän paksuus tuumina, kun nimellinen putken koko kasvaa, aikataulu 40 PVC
Kierteitetyt PVC-liittimet vs. liukuliittimet
Yleisimmistä PVC-putkistoissa käytettävistä vesiputkiliitännöistä kaksi menetelmää kattaa suurimman osan asennuksista: liuottimella hitsatut liukuliittimet ja kierreliittimet. tämän ajan valinta saada, onko nivelen pysyvä vai irrotettava.
Slip On (Solvent Weld) -liittimet
Slip on pvc-liittimet yhdistetään liuotinsementillä, joka sulattaa putken ja liitospinnat kemiallisesti yhdeksi kappaleeksi kovettumisensa jälkeen. Tämä menetelmä pysyvän, yleensä vuotamattoman liitoksen, ja se on vakiomenetelmälle upotetuille, piilotetuille tai kiinteille putkistoksille.
Kierteitetyt PVC-liittimet
Kierteiteitessä pvc-putkiliitoksessa käytetään muotoiltuja kierteitetynä kierretiivisteeseen tai teippiin. Kierretettyjä PVC-liittimiä käytetään erityisesti siksi, kun linja on liitetty venttiiliin, pumppuun, mittariin tai muuhun komponenttiin, joka on irrotettava huoltoa varten. PVC-putkien kierreliitoksia ei saa kiristää liikaa, koska PVC-kierteet ovat hauraampia kuin metallikierteet ja liiallinen vääntömomentti voi murtaa liittimen.
| tekijä | Slip On / Solvent Weld | Kierteitetty |
|---|---|---|
| Irrotettava | Ei, pysyvä, kun se on parantunut | Kyllä, voi purkaa |
| Tyypillinen käyttö | Haudatut tai kiinteät juoksut | Venttiilit, pumput, kiinnikkeet |
| Kokoonpanomenetelmä | Pohjuste ja liuotinsementti | Tiivisteippi tai tahna |
PVC-kulmaliittimet ja yleiset putkien mutkat: tekninen yleiskatsaus
PVC-kulmaliitin on yksi yleisestin käytetty komponenteista missä tahansa ajossa, ja yleisten putkien mutkien ja liitosten ymmärtäminen auttaa layoutia suunnitellessa tai osaluetteloa luettaessa. Tavallisia pv-taivutuksia on pieni joukko yhteisiä kulmia, joka sopii parhaiten asettelutarpeisiin.
- 90 asteen kyynärpää, päästämiseen suunnan vaihtaja, kuten linjan kääntämiseen seinästä lattiajuoksuksi
- 45 asteen kyynärpää, käyttää kun tehompi suunnanmuutos vähentää virtauksen turbulenssia
- 22,5 asteen kyynärpää, käytetään pitkiin, asteittaisiin lakaisuihin, käytä tyhjennysajoissa
- Katukulma, jossa on yksi liukupää ja yksi tappipää, joten se voidaan liittää suoraan toiseen liittimeen ilman lyhyttä putken päitä
Yksinkertaistettu rakennekuva putkesta, joka menee kulmaliitosholkkiin
Kytkimet, supistimet ja putkiliittimet PVC-putkien liittämiseen
PVC-liitin on saatavana oleva putkiliitin, joka yhdistää kaksi putken päätä suoraksi koon tai suunnan muuttamatta. Hankkeissa, joissa PVC-osien liittäminen PVC-osaan tarvitsee vain putkimateriaalia vaihtamatta, tavallinen suora kytkentä on yleensä suorin vaihtoehto. Korjausliitin, jossa ei ole sisäistä rajoitinharjaa, on suunniteltu liukumaan kokonaan putken toiseen päähän ennen keskittämistä leikatun tai vaurioituneen osan päälle, mikä on hyödyllistä, kun putken kääntämiseen ei ole tilaa.
Kun kahden eri putkikoon on vastattava toisiaan, supistus- tai supistusholkki siirtää linjaa alas tai ylös. Sovittimena putki muoviliitin voi myös siirtyä liukusta kierteeseen tai PVC:stä toiseen yhteensopivaan sovitustyyliin siirtymäkohdassa. Koska seinämän paksuus kasvaa paineluokan nimen ja sen vuoksi kannattaa maksaa ennen muoviputkiliittimen tilaamista painelinjaan.
Likimääräinen seinämän paksuus tuumina, luettelo 40 vs. luettelo 80, vain viitteeksi
Paineen mitoitettu PVC-liittimet ja laippaliitännät
Paine PVC-putkiliittimet on mitoitettu yhdessä putken kanssa, johon ei asennetaan, koska järjestelmän kestämä paine seinämän paksuudesta, lämpötilasta ja vanhasta aikataulusta tai paineluokasta. Schedule 40 ja Schedule 80 ovat kaksi yleisintä paineluokkaa kierre- ja liuotinhitsausjärjestelmissä, ja Schedule 80 tarjoaa paksummat seinät samalla nimelliskoolla sovelluksiin, joissa on korkeampi paine tai suurempi mekaaninen rasitus.
PVC-laipallisissa putkiliittimissä käytetään pultattua, tiivistettyä liitosta liuotinsementin tai kierteiden suunnittelua, mikä tekee niistä käytännössä valinnan kaikkialla, missä johto on liitettävä pumppuun, venttiiliin, säilytykseen tai muuhun laitteeseen, joka on ehkä irrotettava huoltoa varten. Laippaliitokset ovat järkeviä myös suurilla halkaisijoilla, joissa liuotinhitsausta ei ole välttämättä mahdollista luotettavasti kentällä.
Musta PVC-putki ja muut PVC-erikoismateriaalit
Musta pvc-putki on erinomaisesti muotoiltu ylimääräisellä hiilimustalla parantamaan ultraviolettialtistuksen kestävyyttä, mikä tekee siitä yleisen valinnan maanpäähän ajoihin, sähköjohtoihin ja ulkoasennuksiin, jotka pysyvät suorassa auringonvalossa pitkiä aikoja. Vakio valkoinen tai harmaa PVC-putki voi myös suojata maalilla tai ulkoisella kääreellä, kun sen tarvitsee kulkea ulkona, mutta pitää PVC valitaan erityisesti tämän ylimääräisen askeleen vähentämiseksi.
PVC-liittimet verrattuna HDPE-liittimiin
PVC HDPE-putki ovat yleisiä muoviputkimateriaaleja, mutta ne eivät liity eri tavalla ja sopivat hieman sopivasti ja projektiinprofiileihin. PVC-liitosliitokset perustuvat liuotinhitsaukseen tai kierteitykseen, joka voidaan täydentää käsityökaluilla ja lyhyellä kovetus- tai tiivistysvaiheella. HDPE-liitosliitännät perustuvat yleensä lämpösulatukseen, päittäissulatukseen tai sähköfuusioon, joka sitoo itse materiaalin liimaamisen tai kierteittämisen rakentamiseen, ja vaatii yleensä erityisiä sulatuslaitteita.
Koska HDPE-putki on joustavampi kuin PVC-putki, se sietää maan liikettä ja käytä reitittää pienten esteiden ympäri vähemmällä liitososalla. PVC-putki- ja PVC-liitosjärjestelmät ovat sitä vastoin jäykkiä, mikä pitää juoksut suorina ja ennustettavina ja voi mukauttaataa asettelua rakenteellisissa, maanpäällisissä tai sisäasennuksissa.
Yleinen suhteellinen vertailu aihe; Todellinen parantaa koostumuksesta, lämpötilasta ja asennuspaikasta
Kumpikaan materiaali ei ole universaali vaihtoehto toiselle. PVC-liitosjärjestelmät sopivat yleensä sisävesi-, kastelu- ja moniin viemäröintisoveluksiin, kun taas HDPE-putki- ja HDPE-liitosjärjestelmät valitaan käyttämään haudattuihin vesijohtoihin, kaasun jakeluun ja projekteihin, joissa joustavuus ja sulatetut, vapaat liitokset ovat etu.
PVC-putkijärjestelmän asennus: askel askeleelta huomioivaa
Tämä ei ole täydellinen pvc-putkisto, koska sijaintipaikka ja paikallinen putkistokoodi ovat aina etusijalla, mutta kaikki yleinen järjestys kuvaa, kuinka paljon PVC-putkijärjestelmä kootaan yleensä, kun putki ja liittimet ovat käsillä.
- Mittaa juoksua ja merkitse putkisakaa syvyys, jonka putki työntyy kuhunkin liitosholkkiin
- Leikkaa putken neliö putkileikkurilla tai hienohammassahalla
- Poista jäysteet leikatusta päästä ja viistoi reunaa oikeasti, jotta se asettuu tasaisesti koloon
- Kuiva sovita asettelu ennen sementin levittämistä, kulmien ja sovitussuunnan tarkistamista
- Levitä mahdollisesti pohjustetta ja sen jälkeen liuotinsementtiä sekä putken päähän että liitosholkkiin
- Aseta ajan putkisti kiertäen ja pidä sitä paikallaan valmistajan suositteleman
- Anna sementin valmistajan ilmoittama koko kovettumisaika ennen kuin paineistat tai testaat linjaa
- Painetesti tai virtaustestaa valmis PVC-putkisto ennen sen peittämistä tai sulkemista
Tämän järjestyksen noudattaminen on tärkeää, koska kuivasovitusvaiheen ohittaminen on yksi yleisimmistä syistä, miksi asentaja päätyy väärään kulmaan sementoituun liittimeen.
Viemäriputkien liitosten nimet ja yleisputkiliitossanasto
Viemäriputkien liitososien nimet eivät poiketa hieman paineliitti nimistä, koska viemäriputken ilmanpoistoliittimet on muotoiltu pitämään jätteet tasaisena sen yhteydessä, että ne pitävät painetta. Alla oleva luettelo kattaa termit, jotka tulevat käyttöön esille, kun luetaan viemäröintiosien luetteloa tai verrataan erityyppisiä putkiliittimiä.
| Termi | Kuvaus |
|---|---|
| Terveys T-paita | T-paita, jossa on voimasti kaareva haara, jota käytetään viemäriputkissa vähentämään turbulenssia ja tukosriskiä |
| Wye-asennus | Y-muotoinen haaraliitin, joka yhdistää linjan kulmassa eikä suoraan |
| Puhdistusliitin | Irrotettavalla tulpalla varustettu liitin, joka mahdollistaa pääsyn tukkeutuneen viemäriputken tyhjentämiseen |
| Tuuletusaukon asennus | Yhdistää tyhjennyslinjan tuuletusputkeen tasaamaan ilmanpainetta järjestelmässä |
| Trap Adapteri | Yhdistää kiinnityslukon sen alla olevaan tyhjennyslinjaan |
| Holkki | Supistava sovite, joka pienentää aukon kokoa toisen liittimen sisällä |
