Mikä on PE putki
PE-putki on polyeteenihartsista valmistettu muoviputki, jota valmistetaan useissa koostumuksissa, kuten HDPE, SRTP, PERT ja PERT alumiini-muovikomposiittiputket, joista jokainen sopii erilaisiin paine-, lämpötila- ja asennusvaatimuksiin. Koska polyeteeni kestää korroosiota, kestää painetta ja pysyy joustavana asennuksen aikana, PE putki valitaan yleisesti juomavesihuoltoon, kaasun jakeluun, kastelujärjestelmiin, kaivosputkiin ja yleiseen teollisuuden nesteiden kuljetukseen.
Tässä oppaassa käydään läpi yleisimmät PE-putkityypit, kuinka koko- ja paineluokitukset määritetään, mihin PE-putki tyypillisesti asennetaan, sekä vastauksia ostajien ja asentajien useimmin esittämiin kysymyksiin.

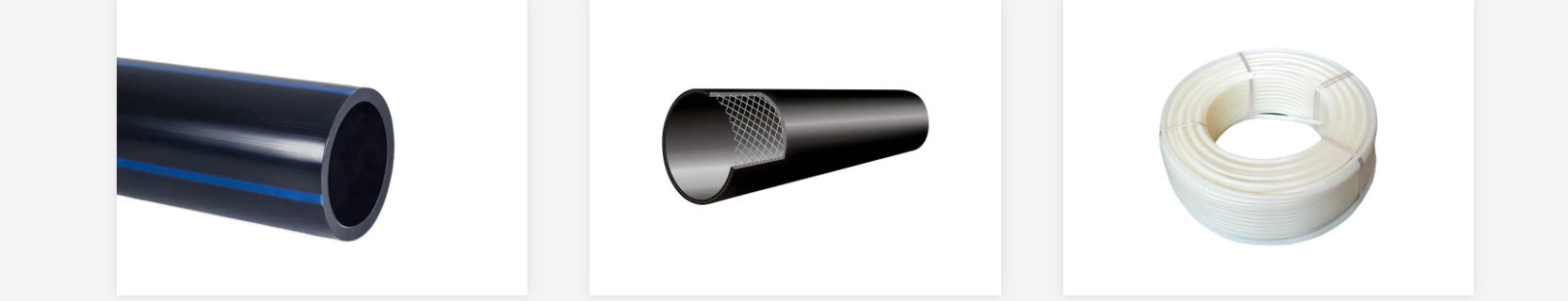

Yleiset PE-putkityypit
Kaikkia PE-putkia ei rakenneta samalla tavalla. HDPE- ja SRTP-putket valitaan yleensä vaativiin suunnitteluprojekteihin, mukaan lukien rakennuspalontorjuntajärjestelmät ja maanalaiset putkistot, koska ne kestävät hyvin korkeaa painetta ja kestävät korroosiota. PERT- ja PERT-alumiini-muovikomposiittiputket on suunniteltu enemmän kotitalouksien vesihuoltoon, lattialämmitysjärjestelmiin ja muihin kuumavesisovelluksiin, ja ne tarjoavat joustavuutta ja kestävyyttä korkeille lämpötiloille.
| Putken tyyppi | Tyypillinen sovellus |
|---|---|
| HDPE putki | Maanalaiset putkistot, vesiliikenne, yleiset suunnitteluhankkeet |
| SRTP putki | Rakentamisen palontorjuntajärjestelmät ja painekriittinen infrastruktuuri |
| PERT putki | Kotitalouksien vesi- ja lattialämmitysjärjestelmät |
| PERT alumiini-muovi-komposiittiputki | Kuumavesisovellukset, jotka vaativat lisää joustavuutta ja mittavakautta |
Tyypillinen PE-putkityypin valinta yleisissä projekteissa
Luvut esittävät yleisiä hankkeiden jakautumismalleja, ja ne on esitetty vain havainnollistavan vertailun vuoksi.
PE-putken tärkeimmät ominaisuudet
Korkea joustavuus
PE-putki taipuu ja liikkuu esteiden ympäri asennuksen aikana helpommin kuin jäykät putkimateriaalit, mikä voi yksinkertaistaa reititystä olemassa olevien rakenteiden ympäri.
Kemiallinen vastustuskyky
PE-putki kestää useiden eri aineiden aiheuttamaa korroosiota, mikä tukee sen käyttöä vesi-, kastelu- ja yleisissä nesteiden kuljetussovelluksissa.
Iskunkestävyys
PE-putki kestää iskuja kuljetuksen, käsittelyn ja asennuksen aikana, mikä vähentää vaurioiden mahdollisuutta ennen putken käyttöönottoa.
Pitkä käyttöikä
PE-putki on suunniteltu kestämään ympäristötekijöiden, kuten UV-altistuksen ja lämpötilan vaihteluiden, aiheuttamaa hajoamista, mikä tukee pitkää käyttöikää asennuksen jälkeen.
PE putki Compared With Traditional Metal Pipe
Arviot ovat suhteellisia ja tarkoitettu yleiseen vertailuun; todellinen suorituskyky vaihtelee tarkan materiaalilaadun ja projektiolosuhteiden mukaan.
PE-putken kokotaulukko ja paineluokitusviite
PE-putken kokoa kuvataan nimellishalkaisijalla, kun taas painekapasiteetti kuvataan käyttämällä standardimittasuhdetta, joka yleensä kirjoitetaan nimellä SDR. SDR vertaa putken halkaisijaa seinämän paksuuteen, joten pienempi SDR-luku tarkoittaa paksumpaa seinämää suhteessa halkaisijaan ja korkeampaa paineluokitusta, kun taas suurempi SDR-luku tarkoittaa ohuempaa seinämää ja alhaisempaa paineluokitusta.
| SDR-luokka | Noin Max käyttöpaine |
|---|---|
| SDR 11 | Noin 16 bar |
| SDR 13.6 | Noin 12,5 bar |
| SDR 17 | Noin 10 bar |
| SDR 21 | Noin 8 bar |
| SDR 26 | Noin 6 bar |
PE putki Pressure Rating Chart by SDR Class
Vain likimääräiset viitearvot; Todellinen paineluokitus riippuu hartsilaadusta, lämpötilasta ja tietystä putken rakenteesta.
Kuinka SDR vaikuttaa paineluokitukseen
Kun SDR kasvaa, seinämän paksuus pienenee suhteessa putken halkaisijaan ja paineluokitus laskee vastaavasti. Tämä yleinen laskusuuntaus on hyödyllinen vertailukohta, kun verrataan PE-putkivaihtoehtoja projektille, koska se osoittaa, miksi paksuseinämäinen putki valitaan usein korkeamman paineen käyttöön.
Yleinen suuntaus SDR-luokan ja paineluokituksen välillä
Y-akseli edustaa likimääräistä suurinta käyttöpainetta baareina; arvot ovat vain yleisiä viitelukuja.
Missä PE-putkia käytetään
PE-putkia käytetään monenlaisissa vesi-, neste- ja salaojitusprojekteissa, suurelta osin siksi, että materiaali yhdistää joustavuuden ja korroosionkestävyyden monissa erilaisissa maaperä- ja kemiallisissa olosuhteissa.
| Sovellus | Tyypillinen käyttö |
|---|---|
| PE putki for irrigation system | Veden jakaminen maatalouspelloille joustavalla, korroosionkestävällä putkistolla |
| PE putki for agricultural water supply | Veden toimittaminen maatilatiloihin ja karjankasvatustoimintoihin |
| PE putki for underground water lines | Haudatut vedenjakelulinjat, jotka hyötyvät korroosionkestävyydestä ja joustavuudesta |
| PE putki for mining applications | Prosessiveden, lietteen tai rikastushiekan kuljettaminen kaivostoiminnassa |
| PE putki for industrial water system | Prosessiveden ja teollisuusnesteiden siirto laitoksen putkistojärjestelmissä |
| PE putki for geothermal system | Maalämpö- ja jäähdytysjärjestelmien maasilmukkaputkien kiertävä neste |
| PE putki for drainage system | Huleveden tai jäteveden kuljettaminen pois rakennuksista ja infrastruktuurista |
Kuinka PE-putket liitetään
PE-putkiosat liitetään tyypillisesti yhdellä kolmesta menetelmästä, jotka valitaan putken koon, painevaatimusten ja työpaikan olosuhteiden perusteella.
- Puskusulatus, jossa putkien päät kuumennetaan ja puristetaan yhteen jatkuvan liitoksen muodostamiseksi, jota käytetään yleisesti halkaisijaltaan suurempiin putkiin.
- Sähköfuusio, jossa upotetulla lämmityselementillä varustettu liitos sulake putken pintaan, käytetään usein ahtaissa tiloissa tai pienemmissä läpimitoissa.
- Mekaaniset liittimet, jotka yhdistävät putkiosat ilman lämpösulatusta ja joita käytetään usein korjauksiin tai liitäntöihin venttiileihin ja muihin kiinteisiin komponentteihin.
Kuinka valita oikea PE-putken koko
- Vahvista sovellukselle vaadittu virtausnopeus ja nopeus, jotta voit määrittää tarvittavan sisähalkaisijan.
- Tarkista järjestelmän käyttöpaine ja sovita se SDR-luokkaan ja paineluokitusohjeeseen.
- Harkitse asennusympäristöä, mukaan lukien se, haudataanko putki, avataanko putki vai käytetäänkö sitä kuumavesijärjestelmässä.
- Tarkista kuljetetun nesteen ja putkimateriaalin välinen kemiallinen yhteensopivuus.
- Vahvista ensisijainen liitäntätapa, koska päittäisliitos, sähköfuusio ja mekaaniset liittimet sopivat kukin eri olosuhteisiin.
Tietoja Jiangyin Huadasta
Jiangyin Huada valmistaa erilaisia PE-putkituotteita, mukaan lukien HDPE-, SRTP-, PERT- ja PERT-alumiini-muovikomposiittiputket sekä muoviteollisuudessa käytettävän väriperusseoksen. HDPE- ja SRTP-putkia käytetään yleensä vaativiin suunnitteluprojekteihin, kuten rakennuspalontorjuntajärjestelmiin ja maanalaisiin putkiin, kun taas PERT- ja PERT-alumiini-muovikomposiittiputket on suunniteltu kotitalouksien vesihuoltoon, lattialämmitysjärjestelmiin ja muihin kuumavesisovelluksiin.
OEM PE-putkien valmistajana ja PE-putkitehtaana yritys tarjoaa erikokoisia ja eri paineluokituksia putkia, jotka voidaan mukauttaa projektin vaatimuksiin ja jotka tukevat sovelluksia vesiliikenteessä, kastelussa ja kaasun jakelussa.
Usein kysytyt kysymykset
Q1: Mihin PE-putkea käytetään
PE putki is used for drinking water supply, gas distribution, irrigation systems, mining pipelines, and general industrial fluid transportation.
Q2: Mitä eroa on PE- ja HDPE-putken välillä
HDPE-putki on erityinen suuritiheyksinen tyyppi laajemmasta PE-putkiperheestä, joka valitaan yleensä korkeampaan paineeseen ja vaativampiin teknisiin sovelluksiin verrattuna muihin PE-koostumuksiin.
Q3: Kuinka kauan PE-putki kestää
Käyttöikä riippuu käyttöpaineesta, lämpötilasta, asennuksen laadusta ja ympäristön altistumisesta, ja oikein asennettu PE-putki tarjoaa yleensä pitkän käyttöiän normaaleissa olosuhteissa.
Q4: Onko PE-putki turvallinen juomavedelle
PE putki manufactured for potable water applications is designed and formulated specifically for drinking water supply systems, distinct from pipe grades intended for other industrial uses.
Q5: Mistä materiaaleista PE-putket on valmistettu
PE putki is made from polyethylene resin, with different formulations such as HDPE, PERT, and PERT aluminum-plastic composite adjusting the raw material blend for specific performance needs.
Q6: Kuinka valitsen oikean PE-putken koon
Putken koko valitaan yleensä vaaditun virtausnopeuden, käyttöpaineen, asennusympäristön ja SDR-luokan perusteella, joka vastaa projektissa tarvittavaa paineluokitusta.
Q7: Mitä painetta PE-putki kestää
Painekapasiteetti riippuu SDR-luokasta ja putken halkaisijasta, ja tavalliset PE-putkien painearvot vaihtelevat noin 6 baarista 16 baariin seinämän paksuudesta riippuen.
Q8: Mikä on SDR PE-putkessa
SDR eli standardimittasuhde vertaa putken halkaisijaa seinämän paksuuteen, ja pienempi SDR-luku osoittaa paksumpaa seinämää ja korkeampaa paineluokitusta.
Q9: Voidaanko PE-putkia käyttää maan alla
PE putki is widely used for underground water lines and buried infrastructure, since it resists corrosion from soil conditions and tolerates ground movement better than more rigid pipe materials.
Q10: Kuinka PE-putket liitetään
PE putki sections are typically joined using butt fusion, electrofusion, or mechanical fittings, depending on pipe size, pressure requirements, and site conditions.
